垂直振動輸送機用途
ZC系列垂直振動輸送機是以振動電機作為激振源，廣泛應用于冶金、煤炭、化工、建材、糧食、機械、醫藥、食品等行業。用于粉狀、顆粒狀物料的垂直提升作業，也可對物料進行干燥、冷卻作業。垂直振動輸送機特點
與其它類型的輸送機、斗式提升機等相比具有以下特點：（1）占地面積小，便于工藝布置。
（2）節約電能，料槽磨損小。
（3）噪音低，結構簡單，安裝、維修便利。
（4）物料可向上輸送，亦可向下輸送。
垂直振動輸送機結構與工作原理
ZC系列垂直振動輸送機的驅動裝置振動電機安裝在輸送塔下部，兩臺振動電機對稱交叉安裝，輸送塔由管體和焊接在管體周圍的螺旋輸送槽組成，輸送塔座于減振裝置上，減振裝置由底座和隔振彈簧組成。（見圖一）當垂直輸送機工作時，根據雙振動電機自同步原理，由振動電機產生激振力，強迫整個輸送塔體作水平圓運動和向上垂直運動的空間復合振動，螺旋槽內的物料則受輸送槽的作用，作勻速拋擲圓運動，沿輸送槽體向上運動，從而完成物料的向上（或向下）輸送作業。
產品選 型：
型號編制說明：
分類及用途：
（1）基本型（ZC-□），為敞開輸送槽結構，用于一般物料無特殊要求的向上（或向下）輸送作業。（2）封閉型（ZC-□F）為封閉輸送槽結構，用于對物料有防潮要求的場合向上（或向下）輸送作業。
電源控制：
ZC系列垂直振動輸送機配套GK型反接制動控制箱。用于使輸送機在停機時，快速通過共振區，防止機器經過共振區時產生較大的振幅，同時具有對電機過流、過載、斷相等保護功能。型 號 | 輸送 高度 (mm) | 輸送 量 (t/h) | 物料 粒度 (mm) | 振幅 (mm) | 電機 型號 | 供電 電壓 (V) | 電機 功率 (kw) | 振動 頻率 (min-1) | 整機 重量 (kg) | 揉搓制動 控 制 箱 |
ZC-1500 | 1500 | 0.6 | 0～30 | 0～4 | ZG410 | 380 | 2×0.75 | 1450 | 400 | GK-15 |
ZC-2000 | 2000 | 1.2 | ZG415 | 2×0.75 | 500 | GK-15 | ||||
ZC-3000 | 3000 | 2 | ZG618 | 2×1.1 | 960 | 700 | GK-30 | |||
ZC-4000 | 4000 | 4 | ZG625 | 2×1.5 | 1000 | GK-30 | ||||
ZC-4500 | 4500 | 4 | ZG625 | 2×1.5 | 1200 | GK-30 | ||||
ZC-5000 | 5000 | 5 | ZG636 | 2×2.2 | 1450 | GK-60 | ||||
ZC-6000 | 6000 | 5 | 0～60 | ZG636 | 2×2.2 | 1800 | GK-60 |
注：表中輸送量按容重1.6噸/米3計。

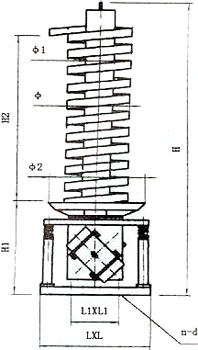

外型尺寸：
型 號 | Ф | Ф2 | Ф3 | H | H1 | H2 | L×L | b×b | 16-d |
ZC-1500 | 325 | 159 | 550 | 1960 | 460 | 1520 | 480×480 | 100×100 | 16-16 |
ZC-2000 | 400 | 203 | 620 | 2510 | 520 | 2020 | 540×540 | 120×120 | 16-16 |
ZC-3000 | 500 | 273 | 730 | 3590 | 640 | 3020 | 660×660 | 140×140 | 16-18 |
ZC-4000 | 600 | 299 | 850 | 4650 | 670 | 4020 | 800×800 | 160×160 | 16-20 |
ZC-4500 | 650 | 325 | 980 | 5290 | 700 | 4520 | 890×890 | 170×170 | 16-20 |
ZC-5000 | 700 | 351 | 1000 | 5800 | 725 | 5020 | 950×950 | 175×175 | 16-22 |
ZC-6000 | 800 | 402 | 1100 | 6990 | 780 | 6020 | 1030×1030 | 180×180 | 16-22 |
